地點：長沙開福區青竹湖曦園樓盤別墅區

使用儀器：普奇多通道物探找水儀

區域水文地質：別墅依山而建，勘探條件有所限制，房子旁邊有一塊狹長的空地，只能選擇在這個區域進行勘探，布線方向也沒有選擇，只能依據地形布線測量，該區域巖性為花崗巖。

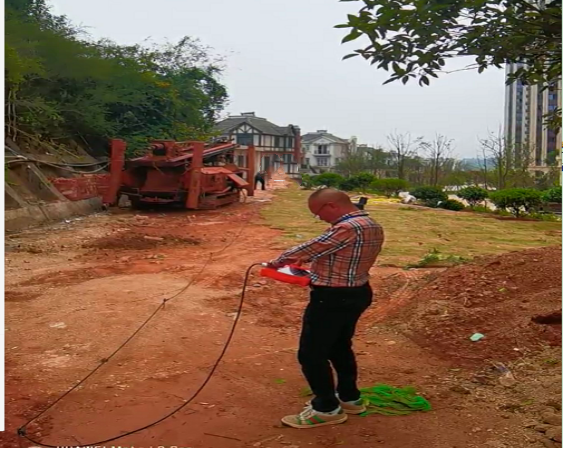

我們用普奇多通道物探找水儀對該區域進行了測量，點距2.5米，調節深度300米，一次同時測量18個點，控制剖面45米，

數據采集不到十分鐘完成，整個過程用時不到半個小時完成測量，測量結果如下圖：

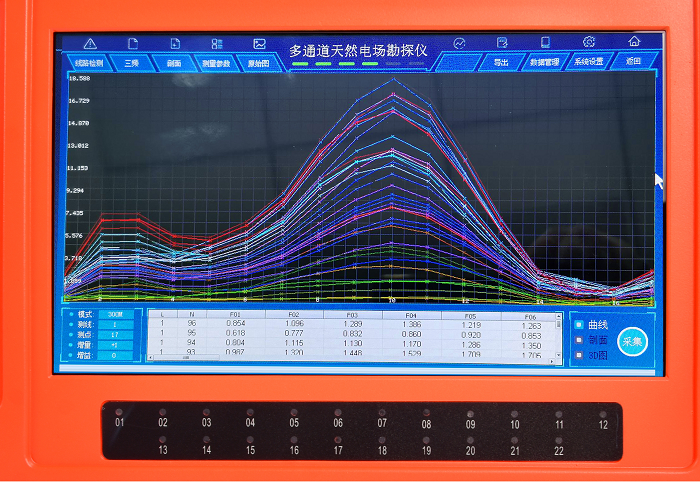

（曲線圖）

（曲線圖）

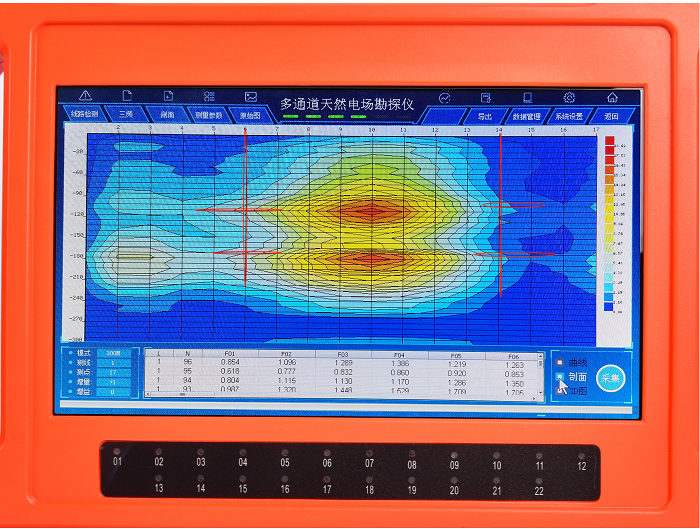

（剖面圖）

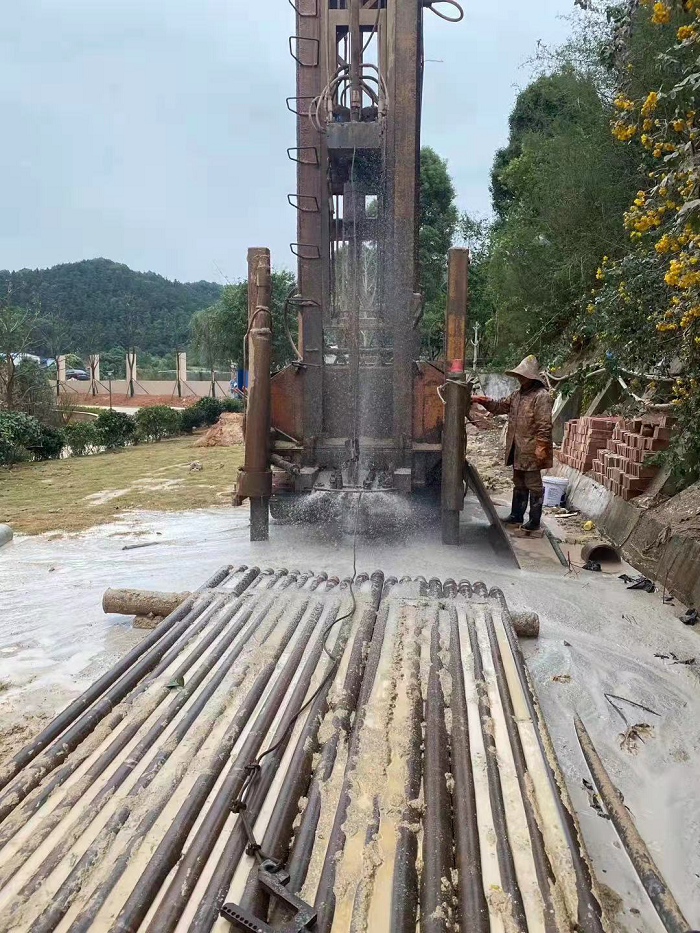

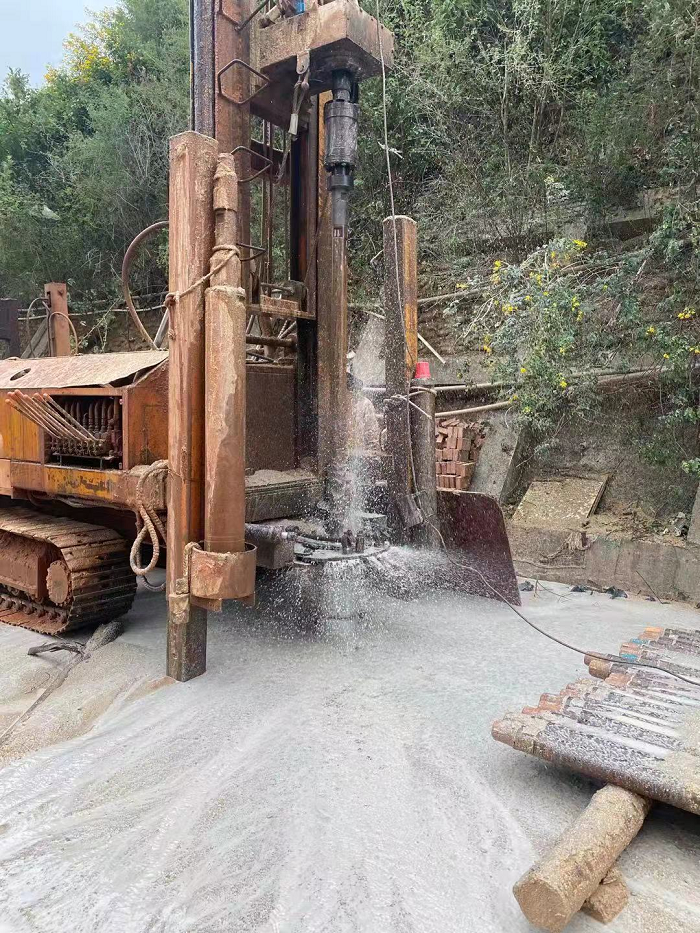

   通過測量圖我們分析圖上兩個標紅線的點位有構造異常，中間高值部分為石英巖脈，這種構造有水的概率很大，可以定井位，為了保險起見，我們選擇了巖脈兩邊6號點和14號點位置設計井位，這兩個位置下面有破碎層，發育較好，通過結合地形地貌，山勢和測量結果圖分析我們認為14點要優于6號點，但是在一個房子的正前面，業主不同意，所以選擇了6號點位置，經過現場實際鉆探，6號點30多米出了一層水，80多米出一層水，終孔150米，水量150方左右一天。

實際鉆探結果和測量結果非常吻合，儀器測量準確，如果選擇14點效果會更好，水量也會大于6號點。
